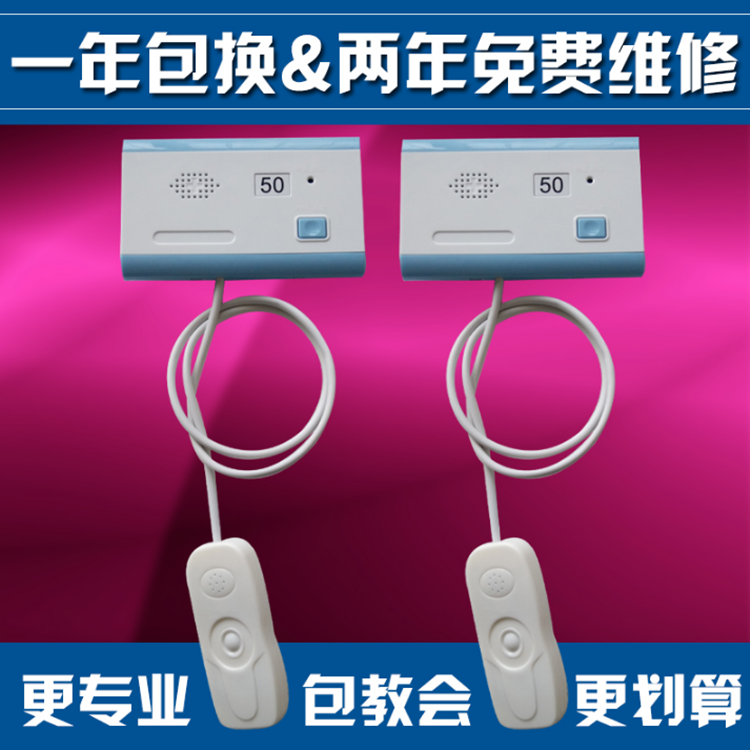

分機屬于普通壁掛式分機的升級版！整體外觀時尚大方，喇叭孔采用了國際流行的十字標志風格，傳遞聲音宏亮清脆悅耳，殼體的上下圓弧設計與病房設備帶的圓弧渾然一體，色彩搭配合理，給病人有身處藍天白云.大海.風帆一樣的感覺，內部手持呼叫器拉線采用螺旋式抗拉出設計，分機手柄線經久耐用， 整體外形更加合理美觀�，F(xiàn)已批量生產 價格與老式分機一個價！ 歡迎訂購！

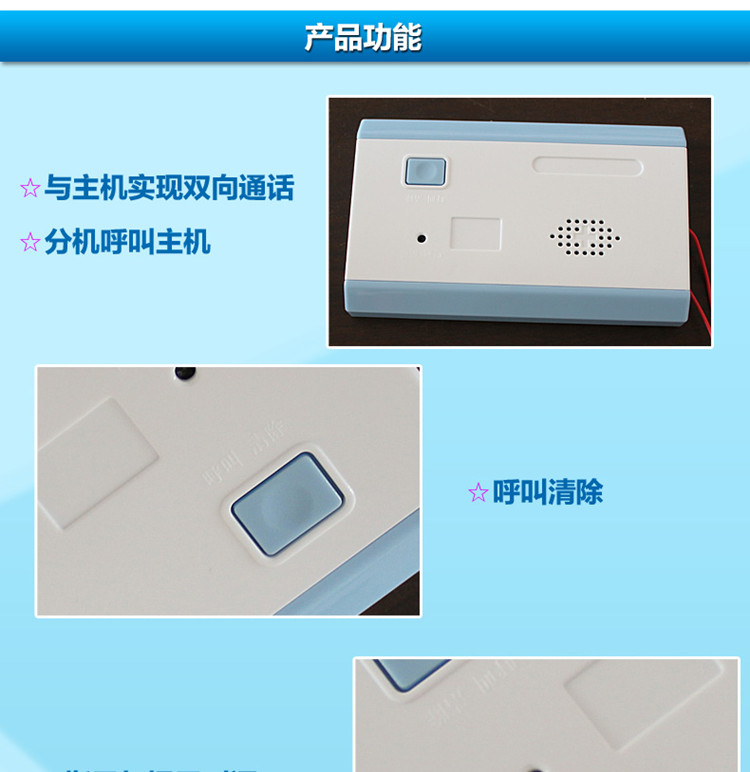

分機由兩部分組成：面板與手柄線組成。面板上有“呼叫/取消按鈕”及喇叭，手柄線有受話咪頭與按鈕。從護士站過來的聲音由面板上喇叭傳出。病人可以在床上按手柄線上的按鈕呼叫或面板上的“呼叫/取消”按鈕呼叫，服務人員到床前服務后可以按面板上的呼叫按鈕再取消呼叫。
面板大小：13*8*1.4cm.背面孔間距11.4cm
線材：總線、顯示屏連接線均為兩芯，須采用優質銅芯，單芯截面積不小于0.5平方毫米（單芯直徑不小于0.8毫米）；純銅電線，最好是那種花線，更好的是屏蔽線。要求純銅，兩芯，直徑在0.8以上，面積在0.5以上最好有1平方毫米。型號上一般是BVV BVR BVRP RVV RVVP RVS 2*0.5以上，國標。 如果80門的 用2*1.0 如果有50門，用2*0.75，超過100的用1.5及以上。距離遠的話線要加粗。不要用網線，電話線。

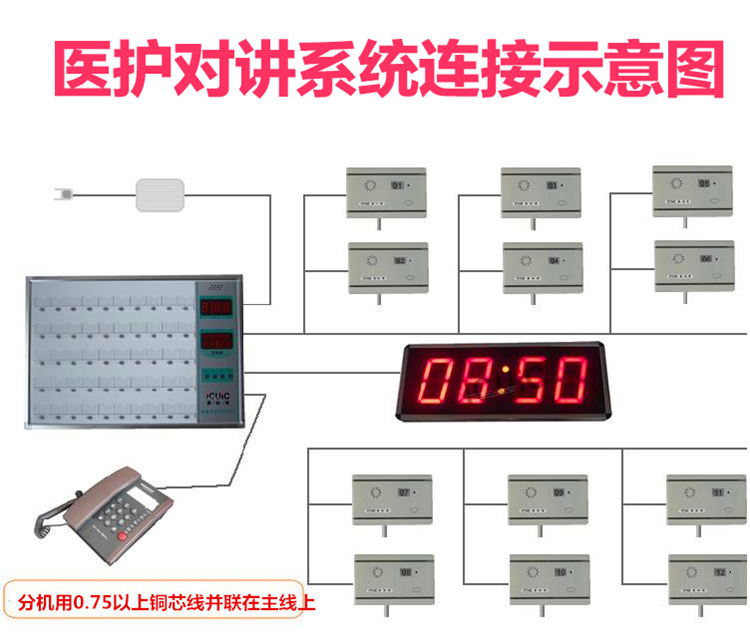

線路鋪設：自主機放置位置開始鋪設一根兩芯線，順延（或連接）至走廊最遠的房間門前，每個房間并聯一根兩芯線至各個病床床頭（或自供氧設備鋁帶中穿行）；請勿將總線與其它供電線路并行，以免影響通話質量；線路鋪設完畢后，請用萬用表檢測線路電阻，確保線路無短路現象。
分機安裝于供氧設備鋁帶之上時，鋁帶安裝分機的位置，需預先開一個直徑不小于20mm的圓形孔，以便于分機與總線連接；兩側螺釘固定孔間距為112mm，直徑為2.5mm；
分機直接安裝于墻面：螺釘固定孔間距112mm，墻面開孔直徑6mm，并埋設膨脹栓；
分機兩根引出接線，與總線并聯連接，不分正負極；請確保連接處接觸良好，做好絕緣，不會產生短路現象。
安裝門燈
將從總線通往病房的電線，在病房門頭安裝門燈處截斷，把門燈上兩根長的引出線與總線方向的兩芯線相連接，門燈上短的兩根引出線與通往病房的兩芯線連接，做好絕緣，再將門燈的四個固定孔，以螺釘墻面即可。使用時，只要該房間有分機呼叫，則門燈點亮，提示過往護理人員，該房間有病員呼叫；分機取消呼叫或主機與之通話結束后，門燈關閉。
安裝顯示屏
在天花板上鉆兩個直徑6mm，間隔430mm的孔，裝入膨脹螺栓，擰進金屬掛鉤，將顯示屏掛鏈與顯示屏鏈樁與掛鉤相連；
如顯示屏安裝處已吊頂，則需選擇有吊頂龍骨處懸掛顯示屏。
連接系統
航空插頭有四根電線，其中藍色、綠色線連接已安裝分機的系統總線；紅色、黃色線連接走廊顯示屏線；連接時，請確保接觸良好，做好絕緣，不會產生短路現象；接好后，將航空插頭插入主機右側的插座中，并擰緊螺帽；
將隨機配送的話機，以電話線與主機背后的電話插口連接；
將隨機配送的電源適配器輸出端，插入主機左側或右側的電源口，將輸入端插入220V電源插座，主機窗口顯示時間，此時，主機即處于待機狀態，按實際需要進行設置后，即可工作。
|
|
