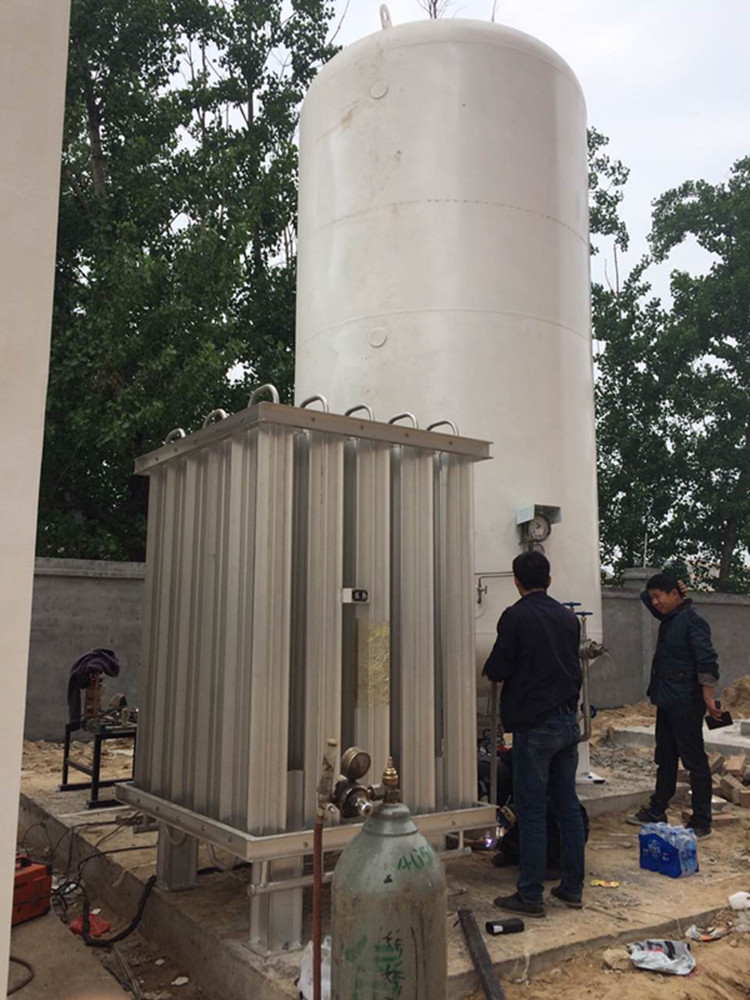

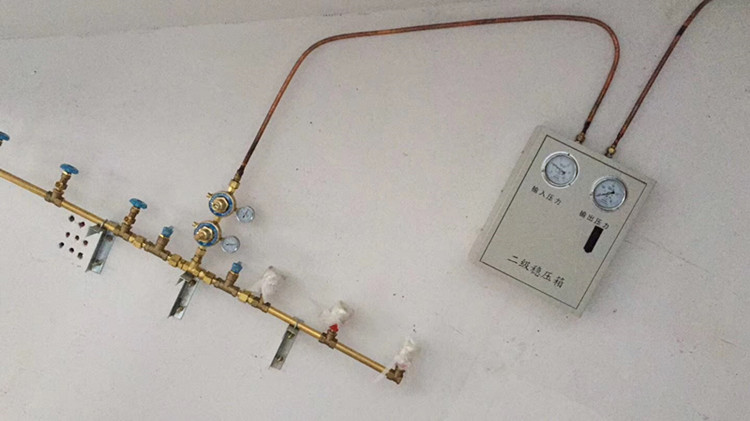

供氧源主要有三種:瓶氧匯流排系統;液氧儲罐蒸發系統;變壓吸附(PSA)制氧機系統。匯流排系統:其特點是供氧自動切換、自動報警、不間斷供氣,投資較少、設備簡單。因當一組氧氣壓力降低到2MPa時,自動發出報警信號,并自動切換到另一組氧氣瓶供氣。此時,瓶內有大量余氣不能用盡,從而造成氧氣的極大的浪費。在用氣量大時氧氣供不上,壓力偏低,因此暴露出供氧壓力不穩定的缺陷。 液氧儲罐蒸發系統:其特點是液氧罐儲量大、運行成本低、操作簡單、氣壓穩定、維護費用低等優點,是目前各大醫院首選之一。 我院選擇配置5m3液氧罐一只、汽化器一組、減壓閥及報警裝置等。液氧站的供氣壓力為016MPa,輸送至各個樓層,再經過二次減壓,最終達到使用的壓力,把匯流排(10×2組)系統作為液氧的補充。手術室應單獨從供養站輸送,以確保手術室氧氣的壓力。供氧分兩路供給:一路經墻腰終端,另一路經吊塔口終端,以確保供氣的安全可靠。氧氣機房要求: (1)供氧站:設液氧站一座,儲氧罐一個5m3、汽化器一臺。備用氧氣匯流排10瓶×2。液氧儲灌采用優質名牌產品,設計壓力為018MPa,液氧儲灌要求配有回流管道。儲罐的日蒸發量不大于015%;蒸發器的蒸發量不小于50m3/h。 (2)氧氣管道選用國標紫銅管。 (3)病房氧氣管路終端輸出壓力014MPa,并保持持續正壓。 (4)氧站與管道系統每小時泄漏率不大于012%。 (5)系統在每個使用單元設有二次減壓箱,便于工作人員讀表與維修。 技術參數: (1)氧氣終端使用流量:10L/min。 (2)氧氣管路輸出壓力:013～0155MPa(區域可調)。 (3)氧氣各管道流速:10m/s。 (4)氧氣系統總體每小時泄漏率:<012%。 (5)最大和最小使用工況供氧壓力誤差:<0102MPa。 (6)運行方式:各終端連續供氧。 (7)氧氣管道應可靠接地,接地電阻應小于10Ω。 (8)停電時不停供氣。 (9)快速插拔自封接頭,要求插拔方便密封可靠,使用壽命大于10年,無插頭時也能有效密封。 (10)供氧系統全部采用銅管、管道及附件在安裝前應嚴格按規定進行脫脂處理。 (11)供氧系統總管選用直徑22×115的銅管,每層走廊橫管選用直徑19×115的銅管;進入病房的管道選用直徑8×1的銅管。 2、設計、施工規范 (1)管道安裝驗收按GB242-82標準執行:供氧系統應采用高質量無氧銅管,銅管應符合GB1527的要求,采用銀荃釬焊,釬材為HiAgCu30-35,管材均進行脫脂處理。脫脂后的管件,用白色濾紙擦拭紙上無油漬,即為脫脂合格。(2)氧氣應有可靠接地,接地電阻<10Ω,法蘭片之間兩端電阻<0103Ω,應有可靠的低壓報警裝置。 (3)管道內氣體流速210m/s。氧氣出口壓力為013～0155MPa(可調),負壓范圍為-0102～-0108MPa(可調)。 (4)真空泵出口加細菌過濾器直接空氣排放,氧氣出口裝高效過濾器。 (5)各路管路每層均設單獨閥門,便于檢修。 (6)試壓:氧氣管道氣密時間;24小時,壓力為014MPa,每小時泄漏率應小于012%。真空管道強度試驗壓力為012MPa。真空管氣密,24小時壓力為011MPa,每小時泄漏率小于1%。 (7)在開工前必須進一步對設計圖紙認真審閱,并進行現場核對,在充分了解設計要求和核對現場后,編制施工設計與進度計劃,材料、設備采購計劃、工程用款計劃。 (8)供方應向買方提供設備資料、圖紙、檢驗記錄、實驗報告、質量合格證、操作維修手冊、技術文件等資料。 (9)為保證良好的工程質量、計劃進度,供貨方必須對每道工序進行認真檢查、測量和調試,填好當日的施工日記和各種記錄,特別是隱蔽工程,以備工程隨時檢查。 (10)施工方在技術服務方面,做到文明施工,不影響、不干擾患者的治療和休息,使患者滿意和院方滿意。隨著人民生活水平的逐步提高,人們對身體健康的關注程度和對醫療質量的要求也在不斷提高。與此同時,醫療行業也出現了新的發展機遇,而醫用中心供氧系統正在快速進入各大中型醫院。因此,在設計施工過程中,必須嚴格按造標準化、規范化要求進行,使其發揮更大、更好的作用,使醫院產生最佳的社會效益和經濟效益。
3，中心吸引系統

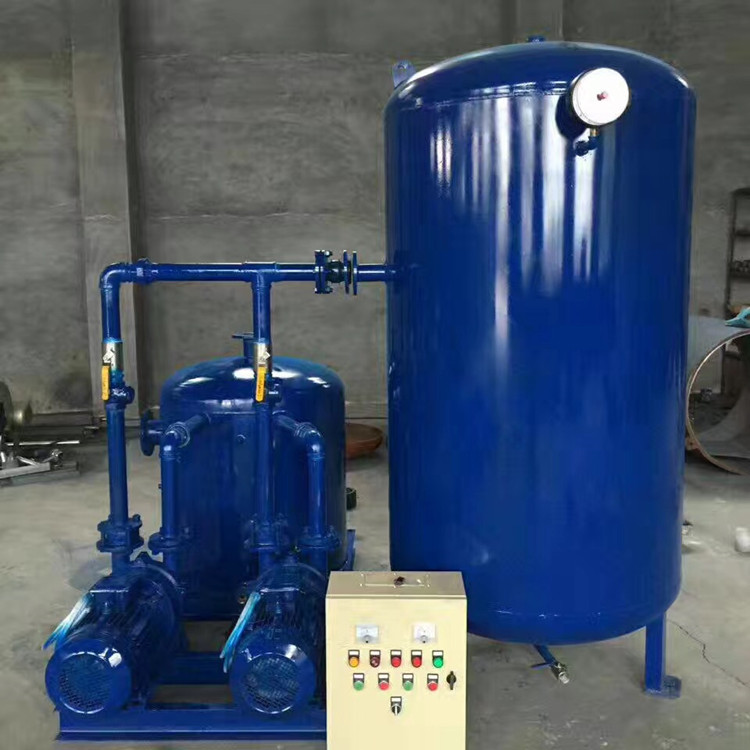

因需要根據醫院的規模選擇真空泵,我們采用了兩臺合資西門子公司生產的水環式真空泵2BV5型。負壓吸引管路工作壓力為0104～0107MPa,吸引系統負壓達到0107MPa時,因泄漏引起的增壓率平均每小時不得超118%;真空泵選用2臺,平時兩臺機組交替運行。檢修時,一臺運行、一臺維修。機房設在病房樓地下一層,每臺抽氣量110m3/h送到醫療樓氣體管井。
|
|
